Problematika neutrality stredov v reprodukčných zariadeniach.

Každý z nás ma doma reprodukčný reťazec - CD - zosilňovač - reproskrinky. Zosilňovač môže byť delený na predzosilňovač a výkonový zosilňovač. Každý z nás je presviedčaný, že signál z CD je nedokonalý, že má reprodukcia hudby z CD malé telá nástrojov a hlasov v dôsledku čoho počúvame piskľavé hlasy spevákov (basista má hlas ako sopránistka) dychové nástroje vreštia a najväčší otras je reprodukcia huslí ktoré doslovne nepríjemne jačia. Skutočný zvuk dychových a sláčikových nástrojov je veľmi pekný, odporúčam ísť na koncert, alebo na koncert akustickej hudby. Tam každí pochopí (ak nie je hluchý), že to čo počúva doma zo svojho CD prehrávača je ďaleko od skutočnosti. Z tohto dôvodu sa mnohí záujemcovia o kvalitnú reprodukciu vracajú ku gramoplatniam, lebo počujú, že tento klasický záznam netrpí týmito chorobami.

Tento problém by sa dalo vo všeobecnosti nazvať malá neutralita stredných frekvencií v reprodukčných zariadeniach. Vo všeobecnosti však platí, že keď má reprodukcia málo neutrálne stredy, zlé sú aj basy (dunenie) a výšky (činely) nemajú plné telo. Najľahšie otestujeme neutralitu stredov na klasickej hudbe na sláčikových nástrojoch. Ak sa z naších reproduktorov ozve príšerný zvuk huslí ktorý sa nedá počúvať, tak máte stredy málo neutrálne.

Príčinou tohto problému sú zle vyriešené výstupné analógové obvody CD prehrávača. Bohužiaľ sú takto zlé riešené u 98% CD prehrávačov. A to z dôvodu zlého impedančného prispôsobenia výstupu CD prehrávača a vstupu zosilňovača (predzosilňovača) pôsobí ako akustický skrat.

Výstupná impedancia výstupu CD prehrávača by mala byť 50 - 100 ohm zvyčajne sa vyrába 800 - 2500 ohm a vstupná impedancia zosilňovača 100 kiloohmov zvyčajne sa vyrába 22 - 47 kiloohmov. Prečo sa to takto v skutočnosti vyrába sa treba opýtať výrobcov, alebo ide z ich strany o zámerné likvidovanie CD záznamu?

Vyriešiť sa tento problém nedá vymýšľaním káblov najrôznejších konštrukcií. Možno ho vyriešiť iba zariadením ktorý sa volá audiobuffer, alebo tzv. aktívny kábel. My sme sa tiež vydali touto cestou. Audiobuffer sa zapojí medzi výstup CD prehrávača a vstup zosilňovača.

Popis činnosti audiobuffera. (alternatíva s potenciometrom)

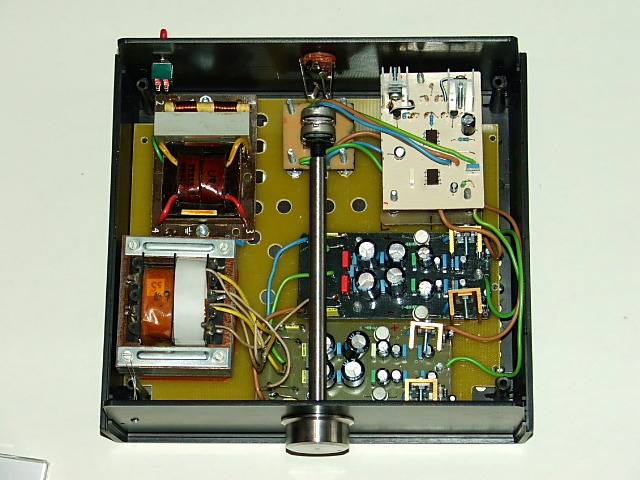

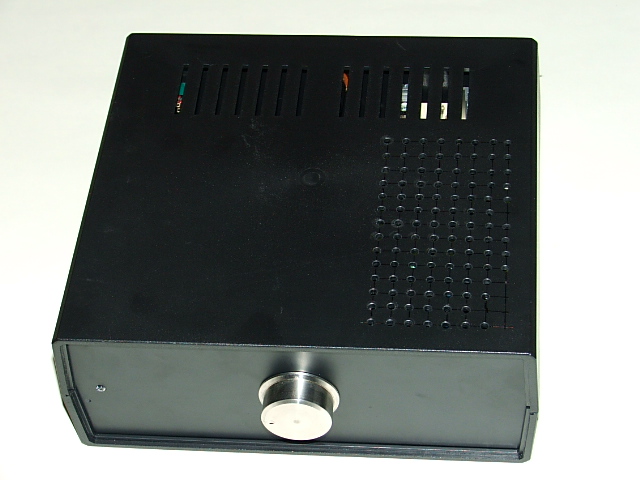

Vstupný zosilovač s jednotkovým zosilnením a impedanciou 100 kiloohm zaistí minimálne zaťaženie výstupných obvodov CD prehrávača (tunera) a tým aj deformáciu CD signálu. Výstup vstupného zosilňovača je napojený na potenciometer (regulátor hlasitosti). Z výstupu potenciometra je signál vedený na vstup koncového zosilňovača ktorý pracuje v triede A a má výstupnú impedanciu 50 ohmov a signál je natoľko silný, že ho vstupné obvody zosilňovača nedokážu deformovať. Audiobuffer je napájaný kvalitným stabilizovaným zdrojom. Aj zosilňovač aj zdroj sú osadené na doske s plošnými spojmi a umiestnené v plastovej krabici ktorá môže byť rôznych veľkostí. Toto riešenie má nepomerne lepší zvuk ako rôzne káble alebo pasívne regulátory hlasitosti, značne zlepší priestor, lokalizáciu nástrojov, spevní basy, zneutrálni stredy a vysoké kmitočty (činely) majú plné telá. Zvuk sa nemení ani pri nízkej ani pri vysokej hlasitosti. Rozdiel oproti pasívnym riešeniam je neporovnateľný.

Zapojenie možno využiť:
1) ako audiobuffer bez potenciometra (zapojiť medzi výstup CD a vstup do integrovaného zosilovača)
2) s potenciometrom využiť ako aktívny regulátor hlasitosti ( zapojiť medzi výstup CD a vstup do koncového zosilňovača)



3) ako veľmi kvalitný sluchátkový zosilňovač

Dvojpásmová reprosústava

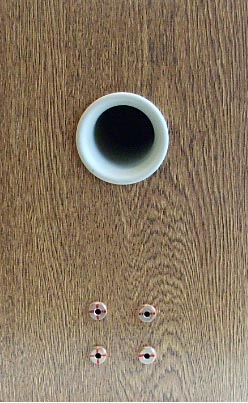

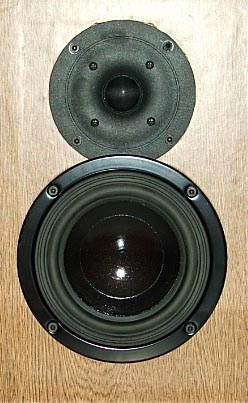

Ďalším naším príspevkom k riešeniu neutrality stredov je reprobedňa s objemom 7,5 litra osadená toľko “podceňovanými“ reproduktormi TVM. Basový reproduktor je ARN - 150 - 03/4 a výškový ARV - 104 - 04/4. Ozvučnica je typu basreflex. Výhybka má deliaci kmitočet 2500 Hz. Jej strmosť je 12 dB na basy a 12 dB na výšky. Je osadená iba vzduchovými tlmivkami a bipolárnymi kondenzátormi. Predná a zadná stena má 32 mm. Obvodové steny sú z 18mm drevotriesky s výstuhou. Zvuk tejto reprobedne je blízky realite. Kvôli robusnej skrini má presné basy.

Ja používam zostavu CD Phillips 720 z odstránenými umlčovacími tranzistormi na výstupe CD. Signál z CD prehrávača napája audiobuffer a z výstupu audiobuffera napájam koncový zosilovač TV140 v prevedení dual mono. Koncový zosilovač napája reprobedne o ktorom som písal už vyššie. Kvalitu reprodukcie možno porovnať s aparatúrami za 100 - 200 tisíc Sk.
